На Атоммаше провели испытания первых модулей трубных систем

В Волгодонском филиале АО «АЭМ-технологии» провели гидравлические испытания модулей трубных систем (МТС) для конденсатора паровой турбины энергоблока №2 АЭС «Аккую».

Производство МТС – новое направление для Атоммаша. Для изготовления оборудования создали специальный участок, провели отработку технологии сварки титана, освоили процессы развальцовки, проверку целостности трубок и качества сварных швов.

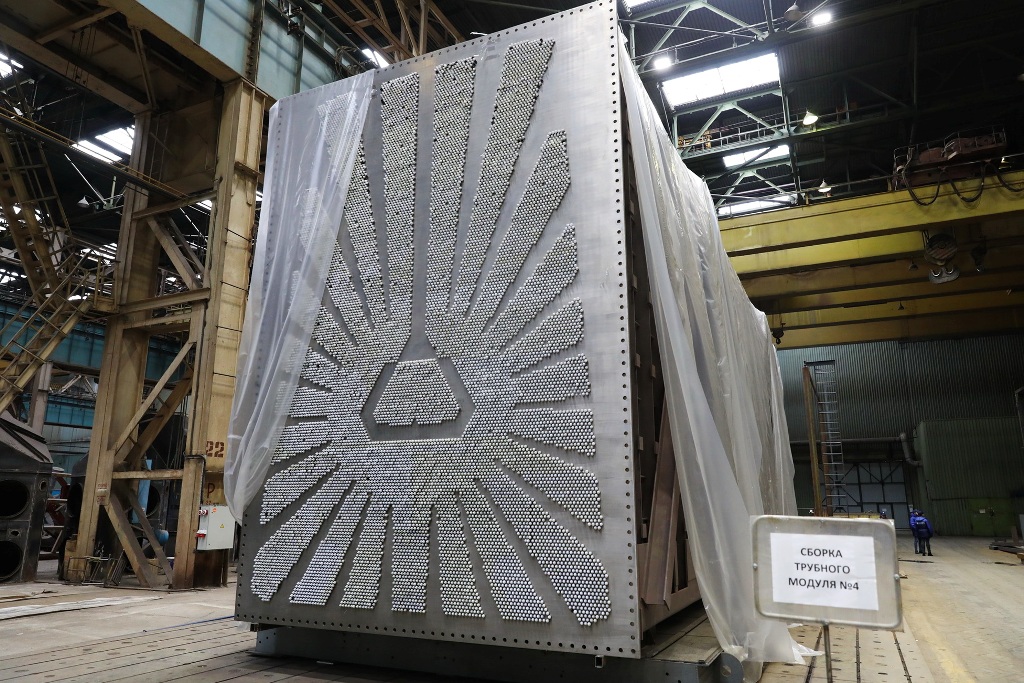

Теплообменное устройство состоит из более чем 14 тысяч трубок, расположенных по всей длине модуля в особом порядке. Длина модуля – 16 метров, высота – 6 метров, ширина – 4 метра. Вес одного МТС – 125 тонн. По этим трубкам на АЭС «Аккую» будет прокачиваться морская вода для охлаждения и конденсации пара, прошедшего через турбину.

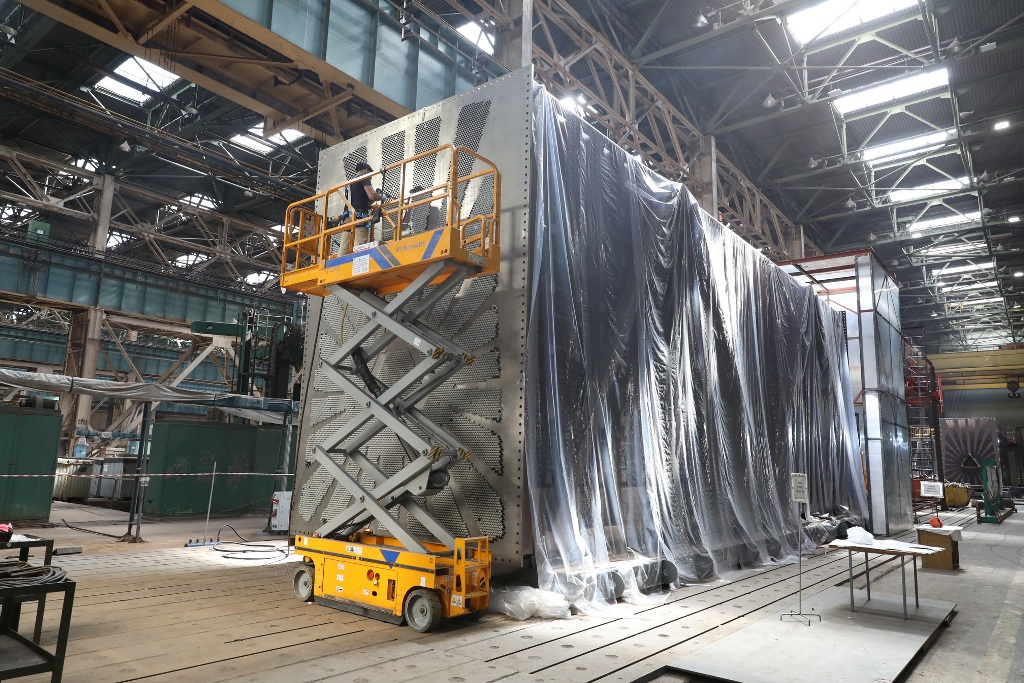

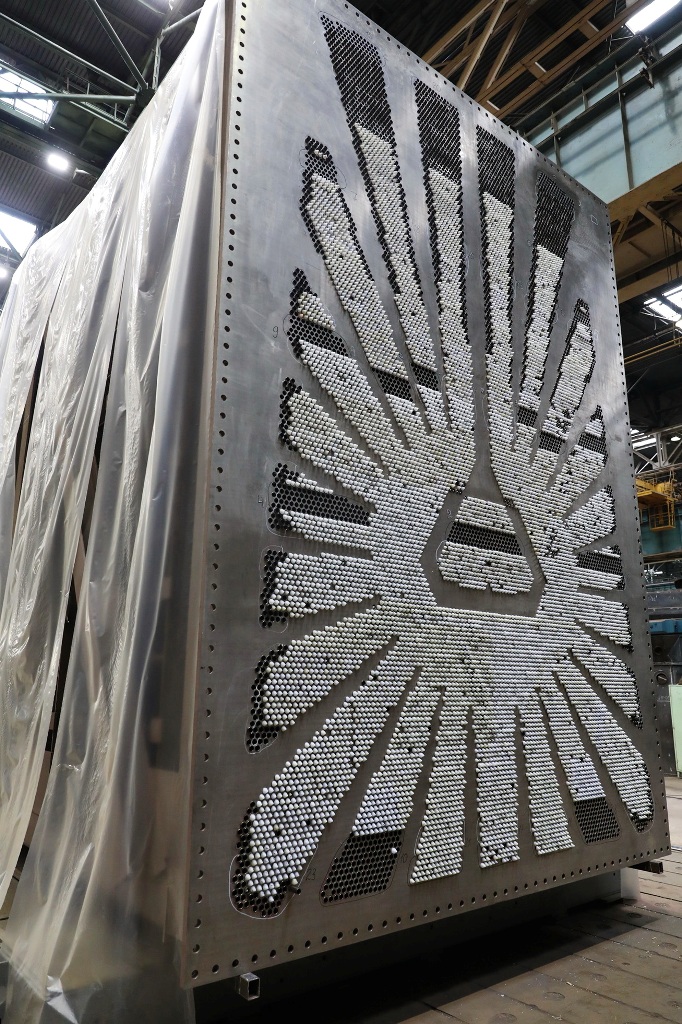

Модули трубных систем – составная часть (внутреннее устройство) конденсатора паровой турбины АЭС. Сборка МТС проводилась на специальном стапеле. Сначала подготовили каркас, состоящий из стальных балок и дырчатых перегородок. По торцам установили трубные решетки, изготовленные из биметалла (стали и титана). Далее провели установку теплообменных труб из титана в каркас, их развальцовку и приварку к решеткам – более 28 тысячи мест. При сварке одновременно использовались четыре автоматических сварочных аппарата. Специалисты вручную переставляли аппарат на каждое отверстие. Так за одну смену сварщики выполняли около 800 сварных швов.

При гидравлических испытаниях МТС под наклоном поместили на специальную систему опор, установили массивные заглушки размером 4х6 метров, которые притягиваются к МТС с помощью 200 шпилек. После этого изделие около шести часов наполняли очищенной и обессоленной водой. Далее насосами постепенно нагнетали давление до максимального – 7,5 атмосфер и выдержали его в течение часа. Испытания подтвердили прочность и плотность МТС.

В настоящее время в производстве работают над четырьмя модулями, в 2023 году начнутся работы второй очереди МТС для третьего блока АЭС «Аккую».
